結(jié)構(gòu)性混凝土建筑物的支撐骨架，承擔(dān)了結(jié)構(gòu)的荷載作用，如柱、梁、樓板、部分混凝土墻等。而砂石骨料又是結(jié)構(gòu)混凝土的“骨架”。

近日，住房和城鄉(xiāng)建設(shè)部發(fā)布強制性國家標準《混凝土結(jié)構(gòu)通用規(guī)范》，其中對于結(jié)構(gòu)混凝土用砂石料做出了強制性的規(guī)定，比如砂子的堅固性、含泥量和泥塊含量、氯離子等指標。這是砂石料的硬性指標，務(wù)必引起各方高度重視！

特別值得注意的是，該標準將提出了機制砂的應(yīng)用技術(shù)要求，這表明，國家已經(jīng)從最高等級的“強制性國家標準”中肯定了機制砂的應(yīng)用。這對砂石行業(yè)發(fā)展和機制砂的應(yīng)用具有重要意義！

據(jù)中國砂石協(xié)會了解，《混凝土結(jié)構(gòu)通用規(guī)范》是住房和城鄉(xiāng)建設(shè)部落實國家標準化工作改革方案，針對工程建設(shè)標準體制改革而設(shè)立的首批38本全文強制性規(guī)范之一。國家《混凝土結(jié)構(gòu)通用規(guī)范》編號為GB 55008-2021，自2022年4月1日起實施。規(guī)范為強制性工程建設(shè)規(guī)范，全部條文必須嚴格執(zhí)行。現(xiàn)行工程建設(shè)標準相關(guān)強制性條文同時廢止。現(xiàn)行工程建設(shè)標準中有關(guān)規(guī)定與本規(guī)范不一致的，以本規(guī)范的規(guī)定為準。標準的發(fā)布，對我國砂石料質(zhì)量提升，推動建筑質(zhì)量安全提升具有重要意義！

文件關(guān)于“結(jié)構(gòu)混凝土用砂”規(guī)定如下↓↓↓

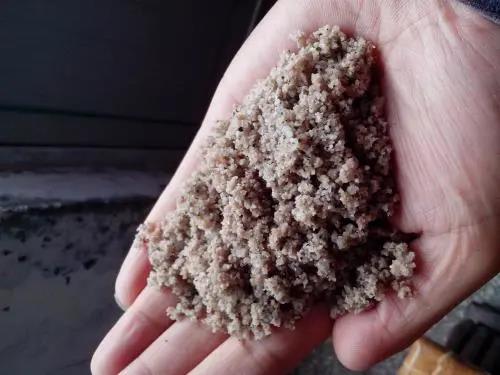

3.1.2章節(jié)規(guī)定了結(jié)構(gòu)混凝土用砂的相關(guān)指標

1、砂的堅固性指標不應(yīng)大于10\%；對于有抗?jié)B、抗凍、抗腐蝕、耐磨或其他特殊要求的混凝土，砂的含泥量和泥塊含量分別不應(yīng)大于3.0\%和1.0\%，堅固性指標不應(yīng)大于8\%；高強混凝土用砂的含泥量和泥塊含量分別不應(yīng)大于2.0\%和0.5\%；機制砂應(yīng)按石粉的亞甲藍值指標和石粉的流動比指標控制石粉含量。

2、混凝土結(jié)構(gòu)用海砂必須經(jīng)過凈化處理。

3、鋼筋混凝土用砂的氯離子含量不應(yīng)大于0.03\%，預(yù)應(yīng)力混凝王用砂的氯離子含量不應(yīng)大于 0.01\%。

3.1.3章節(jié)規(guī)定了結(jié)構(gòu)混凝土用粗骨料的相關(guān)指標

結(jié)構(gòu)混凝土用粗骨料的堅固性指標不應(yīng)大于 12\%；對于有抗?jié)B、抗凍、抗腐蝕、耐磨或其他特殊要求的混凝土，粗骨料中含泥量和泥塊含量分別不應(yīng)大于1.0\%和0.5\%，堅固性指標不應(yīng)大于8\%；高強混凝土用粗骨料的含泥量和泥塊含量分別不應(yīng)大于0.5\%和0.2\%。

標準還規(guī)定了水泥和外加劑等的相關(guān)指標

3.1.1 結(jié)構(gòu)混凝土用水泥主要控制指標應(yīng)包括凝結(jié)時間、安定性、膠砂強度和氯離子含量。水泥中使用的混合材品種和摻量應(yīng)在出廠文件中明示。

3.1.4 結(jié)構(gòu)混凝土用外加劑應(yīng)符合下列規(guī)定：1、含有六價鉻、亞硝酸鹽和硫氰酸鹽成分的混凝土外加劑，不應(yīng)用于飲水工程中建成后與飲用水直接接觸的混凝土。2、含有強電解質(zhì)無機鹽的早強型普通減水劑、早強劑、防凍劑和防水劑，嚴禁用于下列混凝土結(jié)構(gòu)：1)與鍍鋅鋼材或鋁材相接觸部位的混凝土結(jié)構(gòu)；2)有外露鋼筋、預(yù)埋件而無防護措施的混凝土結(jié)構(gòu)；3)使用直流電源的混凝土結(jié)構(gòu)；4)距離高壓直流電源 100m 以內(nèi)的混凝土結(jié)構(gòu)。3、含有氯鹽的早強型普通減水劑、早強劑、防水劑和氯鹽類防凍劑，不應(yīng)用于預(yù)應(yīng)力混凝土、鋼筋混凝土和鋼纖維混凝土結(jié)構(gòu)。4、含有硝酸銨、碳酸銨的早強型普通減水劑、早強劑和含有硝酸銨、碳酸銨、尿素的防凍劑，不應(yīng)用于民用建筑工程。5、含有亞硝酸鹽、碳酸鹽的早強型普通減水劑、早強劑、防凍劑和含有硝酸鹽的阻銹劑，不應(yīng)用于預(yù)應(yīng)力混凝土結(jié)構(gòu)。

3.1.5 混凝土拌合用水應(yīng)控制pH，硫酸根離子含量、氯離子含量、不溶物含量、可溶物含量;當(dāng)混凝土骨料具有堿活性時，還應(yīng)控制堿含量；地表水、地下水、再生水在首次使用前應(yīng)檢測放射性。

3.1.6 結(jié)構(gòu)混凝土配合比設(shè)計應(yīng)按照混凝土的力學(xué)性能、工作性能和耐久性要求確定各組成材料的種類、性能及用量要求。當(dāng)混凝土用砂的氯離子含量大于0.003\%時，水泥的氯離子含量不應(yīng)大于0.025\%，拌合用水的氯離子含量不應(yīng)大于 250mg/L。

3.1.7 結(jié)構(gòu)混凝土采用的骨料具有堿活性及潛在堿活性時，應(yīng)采取措施抑制堿骨料反應(yīng)，并應(yīng)驗證抑制措施的有效性。

3.1.8 結(jié)構(gòu)混凝土中水溶性氯離子最大含量不應(yīng)超過表 3.1.8的規(guī)定值。計算水溶性氯離子最大含量時，輔助膠凝材料的量不應(yīng)大于硅酸鹽水泥的量。

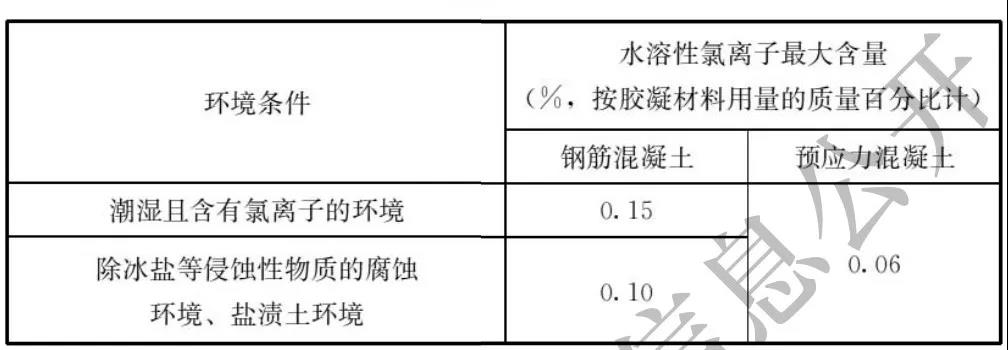

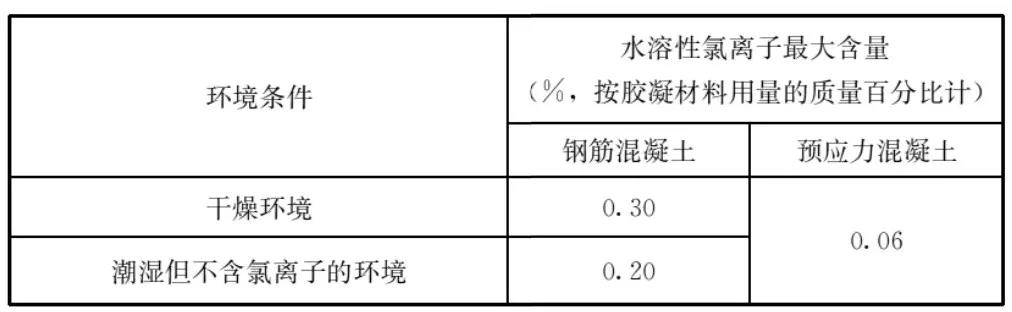

表3.1.8 結(jié)構(gòu)混凝土中水溶性氯離子最大含量

標準還規(guī)定：結(jié)構(gòu)混凝土中氯離子含量超標或發(fā)現(xiàn)有堿骨料反應(yīng)跡象時，應(yīng)采取消除安全隱患的措施進行處理。

《混凝土結(jié)構(gòu)通用規(guī)范》為強制性國家標準，在執(zhí)行過程中具有強制性，現(xiàn)行標準必須與其保持一致！標準中對機制砂、海砂、粗骨料等的技術(shù)要求具有重要意義，將促進從砂石產(chǎn)品的角度，推動砂石行業(yè)高質(zhì)量發(fā)展，特別是機制砂石產(chǎn)業(yè)的發(fā)展！
